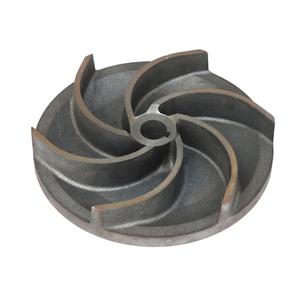

  • 产品名称:叶轮
  • 浏览:
  • 添加时间:2014-09-23 17:54:34
  • 推荐度:
  •
产品介绍:



叶轮的分类:
离心泵叶轮主要有以下4种形式,(a)闭式;(b)前半开式;(c)后半开式;(d)开式
1—叶轮;2—后盖板;3—轮毂;4—前盖板;5—叶轮密封环;6—加强筋
闭式叶轮
由叶片与前、后盖板组成。闭式叶轮的效率较高,制造难度较大,在离心泵中应用***多。适于输送清水,溶液等黏度较小的不含颗粒的清洁液体。
半开式叶轮
一般有两种结构:其一为前半开式,由后盖板与叶片组成,此结构叶轮效率较低,为提有效率需配用可调间隙的密封环;另一种为后半开式,由前盖板与叶片组成,由于可应用与闭式叶轮相同的密封环,效率与闭式叶轮基本相同,且叶片除输送液体外,还具有(背叶片或副叶轮的)密封作用。半开式叶轮适于输送含有固体颗粒、纤维等悬浮物的液体。半开式叶轮制造难度较小,成本较低,且适应性强,在炼油化工用离心泵中应用逐渐增多,并用于输送清水和近似清水的液体。
开式叶轮
只有叶片及叶片加强筋,无前后盖板的叶轮(开式叶轮叶片数较少2-5 片 )。叶轮效率低,应用较少,主要用于输送黏度较高的液体,以及浆状液体。
离心泵叶轮的叶片一般为后弯式叶片。叶片有圆柱形和扭曲形两种,应用扭曲叶片可减少叶片的负荷,并可改善离心泵的吸入性能,提高抗汽蚀能力,但制造难度较大,造价较高。
炼油化工用离心泵要求叶轮为铸造或全焊缝焊接的整体叶轮。焊接叶轮发展起来,多用于铸造性能差的金属材料(如铁及其合金)制造的化工用特种离心泵。焊接叶轮的几何精度和表面光洁度均优于铸造叶轮,有利于提高离心泵的效率。
叶轮的形状分类:
离心式叶轮类
离心通风机叶轮的叶片形状有单板型、圆弧型和机翼型等几种。机翼型叶片具有良好的空气动力学特性,效率高、强度好、刚度大。其缺点是,制造工艺复杂,并且当输送含尘浓度高的气体时,叶片容易磨损,叶片磨穿后,杂质进入叶片内部,使叶轮失去平衡而产生振动。平板型直叶片制造简单,但流动特性较差,而平板曲线后向叶片与翼型叶片相比,除高***效率点附近效率低些外,其它工况点的效率是相当接近的。
前向叶轮类
前向叶轮一般都采用圆弧型叶片,后向叶轮中,大型风机多采用翼型叶片,对于除尘效率较低的燃煤锅炉引风机可采用圆弧型或平板型叶片。采用平板型叶片的离心风机较多。
