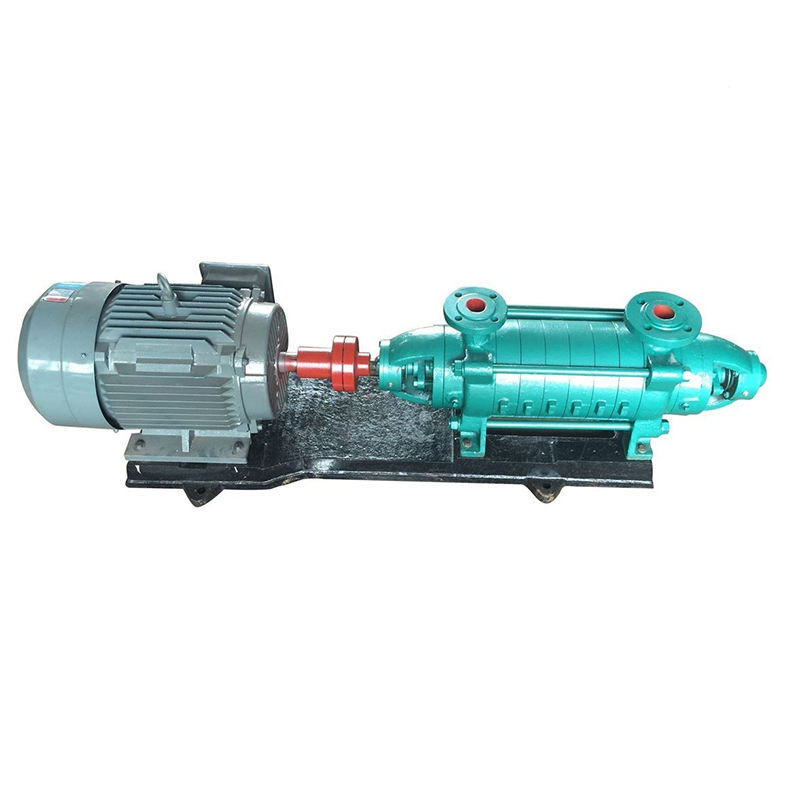

- 商品名称：DG型锅炉给水泵
- 产品描述：概述DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用，输送介质温度不超过160℃（中压不超过105℃），适用于电厂各种容量机组的单元制及母管道制给水系统。结构说明本型泵是单壳体节段式多级离心泵...
- 添加时间：2022-09-23 09:49:07
- 电 话：13605505697
邮 箱：1079657922@qq.com
概 述
DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用，输送介质温度不超过160℃（中压不超过105℃），适用于电厂各种容量机组的单元制及母管道制给水系统。
结构说明
本型泵是单壳体节段式多级离心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O型胶圈作为辅助密封。DG型高压泵的吸入段、中段、吐出段采用锻件。
轴 封
本系列泵轴封采用软填料密封，用冷却水冷却，也可根据用户要要采用机械密封。
轴承平衡
DG型中压型泵转子由泵轴两端的滚动轴承来支承。稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘自动平衡。均衡回水经过均衡回水管返回到泵吸入段。
DG型次高压型泵转子由泵轴两端的滑动轴承来支承。稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘平衡。在平衡室和前段之间装有回水管。
DG型高压型泵转子由泵两端的滑动轴承来支承。轴承用强制润滑，泵本身配带油系统，转子的轴向推力用平衡盘来平衡。且带有止推轴承，用于承受由于工况变化而产生的残余轴向力，在平衡室体和吸水管之间装有回水管。
性能参数表：
泵型号 | 流量 | 扬程 | 配套电机 | |
m³/h | m | 型号 | 功率 | |
DG6-25*4 | 6 | 100 | Y2-132S2-2 | 7.5 |
DG6-25*5 | 125 | Y2-132S2-2 | 7.5 | |
DG6-25*6 | 150 | Y2-160M1-2 | 11 | |
DG6-25*7 | 175 | Y2-160M1-2 | 11 | |
DG6-25*8 | 200 | Y2-160M2-2 | 15 | |
DG6-50*4 | 6 | 200 | Y2-160L-2 | 18.5 |
DG6-50*5 | 250 | Y2-180M-2 | 22 | |
DG6-50*6 | 300 | Y2-200L1-2 | 30 | |
DG6-50*7 | 350 | Y2-200L1-2 | 30 | |
DG6-50*8 | 400 | Y2-200L2-2 | 37 | |
DG6-80*4 | 12 | 320 | Y2-180M-2 | 22 |
DG6-80*5 | 400 | Y2-200L1-2 | 30 | |
DG6-80*6 | 480 | Y2-200L2-2 | 37 | |
DG6-80*7 | 560 | Y2-225M-2 | 45 | |
DG6-80*8 | 640 | Y2-250M-2 | 45 | |
DG12-25*4 | 12 | 100 | Y160M1-2 | 11 |
DG12-25*5 | 125 | Y160M1-2 | 11 | |
DG12-25*6 | 150 | Y160M2-2 | 15 | |
DG12-25*7 | 175 | Y160M2-2 | 15 | |
DG12-25*8 | 200 | Y160L-2 | 18.5 | |
DG12-50*3 | 12 | 150 | Y160L-2 | 18.5 |
DG12-50*4 | 200 | Y180M-2 | 22 | |
DG12-50*5 | 250 | Y200L1-2 | 30 | |
DG12-50*6 | 300 | Y200L1-2 | 30 | |
DG12-50*7 | 350 | Y200L2-2 | 37 | |
DG12-80*6 | 12 | 480 | Y250M-2 | 55 |
DG12-80*7 | 560 | Y280S-2 | 75 | |
DG12-80*8 | 640 | Y280S-2 | 75 | |
DG12-80*9 | 720 | Y280M-2 | 90 | |
DG12-80*10 | 800 | Y280M-2 | 90 | |
DG25-30*6 | 25 | 180 | Y200L1-2 | 30 |
DG25-30*7 | 210 | Y200L1-2 | 30 | |
DG25-30*8 | 240 | Y200L2-2 | 37 | |
DG25-30*9 | 270 | Y200L2-2 | 37 | |
DG25-30*10 | 300 | Y225M-2 | 45 | |
DG25-50*3 | 25 | 150 | Y180M-2 | 22 |
DG25-50*4 | 200 | Y200L1-2 | 30 | |
DG25-50*5 | 250 | Y200L2-2 | 37 | |
DG25-50*6 | 300 | Y225M-2 | 45 | |
DG25-50*7 | 25 | 350 | Y250M-2 | 55 |
DG25-50*8 | 400 | Y2806-2 | 75 | |
DG25-50*9 | 450 | Y2806-2 | 75 | |
DG25-50*10 | 500 | Y2806-2 | 75 | |
DG25-80*5 | 25 | 400 | Y280S-2 | 75 |
DG25-80*6 | 480 | Y280M-2 | 90 | |
DG25-80*7 | 560 | Y280M-2 | 90 | |
DG25-80*8 | 640 | Y315S-2 | 110 | |
DG25-80*9 | 25 | 720 | Y315M-2 | 132 |
DG25-80*10 | 800 | Y315M-2 | 132 | |
DG25-80*11 | 880 | Y315L1-2 | 160 | |
DG25-80*12 | 960 | Y315L1-2 | 160 | |
DG46-30*3 | 46 | 90 | Y180M-2 | 22 |
DG46-30*4 | 120 | Y200L1-2 | 30 | |
DG46-30*5 | 150 | Y200L2-2 | 37 | |
DG46-30*6 | 180 | Y200L2-2 | 37 | |
DG46-30*7 | 210 | Y225M-2 | 45 | |
DG46-50*3 | 46 | 150 | Y200L2-2 | 37 |
DG46-50*4 | 200 | Y225M-2 | 45 | |
DG46-50*5 | 250 | Y250M-2 | 55 | |
DG46-50*6 | 300 | Y280S-2 | 75 | |
DG46-50*7 | 350 | Y280M-2 | 90 | |
DG46-50*8 | 46 | 400 | Y280M-2 | 90 |
DG46-50*9 | 450 | Y315S-2 | 110 | |
DG46-50*10 | 500 | Y315M-2 | 132 |
DG46-50*11 | 550 | Y315M-2 | 132 | |
DG46-50*12 | 600 | Y315M-2 | 132 |
